    RENNES-CHATEAUBRIANT : vers de nouveau horizons

    La Broh
    La Broh


    Messages : 211
    Date d'inscription : 06/07/2015
    Age : 56
    Localisation : 35

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Empty RENNES-CHATEAUBRIANT : vers de nouveau horizons

    Message par La Broh Mar 1 Mar - 14:22


    RENNES-CHATEAUBRIANT : vers de nouveau horizons
    :link.gif: http://transportrail.canalblog.com/pages/rennes---chateaubriant-vers-de-nouveaux-horizons/33227596.html



    Quand Châteaubriant était une étoile ferroviaire


    La déclaration d’utilité publique de la ligne de Rennes à Châteaubriant, longue de 60,7 km, fut prononcée le 3 avril 1878 après quasiment deux décennies de débats quant à la desserte du quadrilatère formé par Nantes, Angers, Laval et Rennes, dans lequel il n’était initialement pas prévu de chemin de fer d’intérêt national.
    Dès 1861, les élus se mobilisèrent pour obtenir la mise à l’étude d’une liaison de Nantes à Laval. La région se caractérisait alors, outre son activité traditionnelle de culture et d’élevage, par le développement de fonderies, la présence de quelques mines de charbon et l’industrialisation de la production d’ardoise. En outre, les ports de Saint Nazaire et du Havre étaient en rivalité pour s’arroger le marché du coton importé des Etats Unis et pour l’expédition des productions des raffineries sucrières locales.
    C’est ainsi que la position de Châteaubriant s’est imposé comme un carrefour « naturel » du réseau ferroviaire destiné au quadrilatère Nantes – Angers – Laval – Rennes. Le ministère des travaux publics ne l’entendait pas de cette oreille, mais devant la mobilisation locale, l’Etat dut se raviser. Dix années avaient été cependant perdues.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108611420
    La gare de Châtreaubriant au début du 20ème siècle, carrefour à l'activité assez dense du fait du maillage du réseau, ce qui justifiait les dimensions généreuses du bâtiment voyageurs du PO.
    Ainsi, Châteaubriant allait devenir le carrefour de quatre lignes :

    • de Nantes-Orléans à Châteaubriant (ouverte en 1877) ;
    • de Sablé sur Sarthe à Montoir de Bretagne (arrivant à Châteaubriant en 1877, relié à Montoir en 1885) ;
    • de Châteaubriant à Ploërmel via Messac-Guipry (ouverte en 1903) ;
    • de Rennes à Châteaubriant.


    Il faut compléter ce maillage par les lignes de Vitré à Martigné-Ferchaud et l’antenne de Pouancé à Angers Saint Serge.
    Enfin, deux lignes de la Compagnie des chemins de fer à voie étroite de Châteaubriant à Erbray et extensions) achevaient la mutation de Châteaubriant en un véritable carrefour ferroviaire avec deux lignes vers Ancenis et La Chapelle – Glain se séparant à Erbray. Mis en service le 21 septembre 1888, le tramway d’Erbray arrivait à Ancenis en 1913. Cependant, le réseau fut abandonné en 1947.

    Rennes - Châteaubriant

    La ligne de Rennes à Châteaubriant fut mise en service le 28 décembre 1881 par les chemins de fer de l’Etat, avant de la rétrocéder à la compagnie de l’Ouest en 1883, qui fut absorbée par l’Etat le 18 décembre 1908. En revanche, la gare de Châteaubriant restait bien un établissement du chemin de fer de Paris à Orléans.
    L’étoile de Châteaubriant fut cependant démantelée par étape, entre faiblesse intrinsèque du trafic potentiel et encouragement au développement du transport automobile. Ainsi, la branche de Ploërmel fermait le 2 octobre 1938, victime de la coordination issue de la naissance de la SNCF. Celle de Montoir disparaissait le 19 mars 1952. Dans l’immense cortège funèbre de 1969, figurait la branche de Sablé sur Sarthe, fermée le 3 mars 1969. La section de Nantes à Châteaubriant fermait le 31 mai 1980 et ne bénéficia pas des réouvertures « politiques » lancées au gré de l’alternance politique de 1981. Il fallut attendre le 28 février 2014 pour que Châteaubriant retrouve une liaison ferroviaire vers Nantes, sous la forme d’un tram-train. (lien)
    Ainsi, Châteaubriant ne fut relié qu’à Rennes pendant 34 ans. La ligne ne bénéficia pas d’investissements majeurs durant plus de vingt ans avec la tentation de la fermeture. Le mouvement de régionalisation entraîna une inversion radicale de la tendance et la Région Bretagne commença par consolider la desserte périurbaine de Rennes, avec sur la ligne de Châteaubriant un service renforcé jusqu’à Janzé. En outre, une station a été créée à Rennes à La Poterie pour améliorer l’accès à l’hôpital. Malheureusement, la correspondance avec la ligne A du métro est de mauvaise qualité, l’implantation de la station étant très éloignée de la voie ferrée.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108702813


    Desserte et performances


    La ligne est exploitée sous le régime de la voie unique en signalisation simplifiée, commandée depuis Châteaubriant.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108610995
    Vern - 21 août 2015 - Croisement de deux X73500. On notera l'état assez médiocre des voies en gare. Le renouvellement est attendu pour assurer la pérennité de la ligne dont les performances demeurent compétitives. © transportrail
    La desserte en 2016 comprend 5 allers-retours pour Châteaubriant en semaine, 3 le samedi et 2 le dimanche. Du lundi au vendredi, s’ajoute un aller-retour pour Janzé. Le trafic annuel en 2014 s’élevait à 407 000 voyageurs, soit un peu plus de 1000 voyageurs par jour. La ligne est toutefois marquée par un fort mouvement de pointe hebdomadaire, notamment avec les scolaires et étudiants, qui représentent la moitié de la fréquentation de la ligne.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108611047
    Janzé - 21 août 2015 - Le bâtiment voyageurs de la gare de Janzé, marquant la limite du trafic à caractère périurbain sur la ligne de Châteaubriant.© transportrail

    Les temps de parcours varient de 1h10 à 1h14 soit 10 minutes de plus seulement que le trajet en voiture. La vitesse des trains est de 90 km/h de Rennes à Retiers et de 70 km/h au-delà. L’état médiocre de l’infrastructure laisse donc présager de gains intéressants à l’issue d’un programme de modernisation.
    Les horaires sont tracés pour des X2100 pouvant tracter une ou deux remorques, ce qui sur un profil en dents de scie comprenant de nombreuses rampes de 15 pour mille, justifie ces performances assez moyennes pour un trajet total de 62 km. La généralisation de matériels modernes, X73500 et AGC, autoriserait une reprise des horaires avec probablement le gain de quelques minutes à la clé.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108611006
    Châteaubriant - 20 février 2015 - Les X2100 assurent leurs derniers services en Bretagne et la ligne Rennes - Châteaubriant offre encore l'occasion pour les amateurs d'observer des compositions "à l'ancienneé avec ici 2 autorails encadrant une remorque XR6200 modernisées.© transportrail

    La modernisation se profile

    Dans le CPER 2015-2020 figurent 40 M€ au profit de la ligne Rennes – Châteaubriant. Le programme devra concerner d’abord la voie et la plateforme pour éliminer l’armement historique avec rails type double champignon et traverses métalliques, encore bien présent : 61% des rails ont plus de 50 ans et 55% des traverses ont plus de 30 ans.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108611000

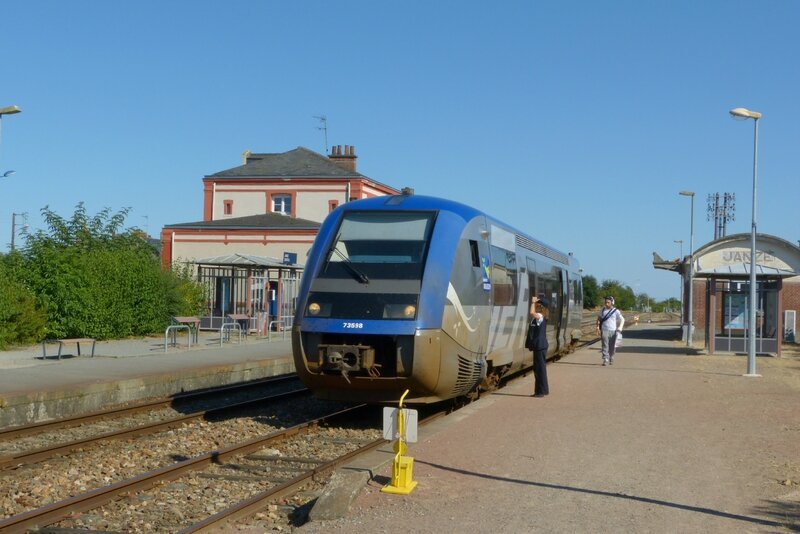

    Janzé - 21août 2015 - En principe, le croisement aurait du avoir lieu à Janzé, comme l'indique la présence de ce carré à pied d'oeuvre mais il sera finalement reporté à Vern du fait du retard du Rennes - Châteaubriant. © transportrail

    Résultat, dès 2017, des ralentissements à 40 km/h seront appliqués, majorant le temps de parcours de 20 minutes. La SNCF devrait réaliser les travaux en 2019 avec mise sur route durant leur réalisation : un délai que l’opérateur explique par la saturation des moyens, en étude comme en exécution, du fait de l’ampleur des demandes.
    A minima, une harmonisation de la vitesse à 90 km/h permettrait non seulement d’éliminer les ralentissements mais de placer Châteaubriant à moins d’une heure de Rennes. Il serait intéressant d’étudier les opportunités de relèvement de la vitesse sur les sections les plus favorables, notamment, à 100 voire 110 km/h, tout en restant dans l’emprise existante, de sorte à creuser l’écart par rapport à l’automobile.
    La desserte mériterait d’être étoffée, pour proposer un train par heure matin et soir entre Rennes et Châteaubriant, et ne devrait pas descendre en dessous d’une cadence aux 2 heures en journée, soit 9 à 10 allers-retours. En complément, une desserte à l’heure en pointe jusqu’à Janzé renforcerait l’attractivité du train pour les flux périurbains rennais. L’installation du BAPR apparaît indispensable pour renforcer le service, le régime de la VUSS étant particulièrement contraignant sur le débit.
    L’exploitation en X73500 solo en journée apparaît suffisante, tandis que des UM2 voire des UM3 seraient requis en pointe pour gérer l’affluence en pointe, ainsi que le dimanche en fin de journée pour les étudiants retournant sur Rennes. Il suffit de constater que, le dimanche après-midi, on peut compter une vingtaine de voyageurs debout dans un X2100 pour comprendre l’intérêt d’un accroissement de la capacité de transport.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108611013
    Châteaubriant - 21 août 2015 - Le bâtiment voyageurs d'origine PO a été entièrement rénové à l'occasion de la mise en service du tram-train vers Nantes. On notera un autocar du réseau départemental de Loire Atlantique sur l'aire qui leur est réservée.© transportrail
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108611039
    Saint Armel - 21 août 2015 - La ligne a bénéficié d'une rénovation du mobilier de gare financée par la Région Bretagne qui a souhaité préservé le cachet historique des gares avec d'élégants abris vitrés.© transportrail


    Châteaubriant, terminus ?

    La configuration de la gare de Châteaubriant depuis l’ouverture du tram-train venant de Nantes est le fruit non pas d’une impossibilité technique, mais d’une subtilité administrative assez récente : la fameuse « directive Bussereau » recommandant l’élimination des passages à niveau dans les projets de réouverture de ligne. De quoi faire enfler la facture de la réouverture de la ligne au point de la compromettre. Seule sujet délicat, mais qui aurait certainement trouvé une solution en faisant preuve de pragmatisme, le parallélisme entre la ligne 1 du tramway et la ligne Nantes – Châteaubriant. Compte tenu de la forte fréquence de la ligne 1, le risque aurait été d’avoir des véhicules attendant le dégagement du tramway sur les voies du train. Un positionnement des feux tricolores en amont des voies ferrées aurait probablement paré à l’essentiel…
    Ainsi, il n’est plus possible d’envisager une liaison Rennes – Nantes via Châteaubriant. Certes, les installations laissent une éventuelle réunion physique, après avoir éliminé le double heurtoir de Châteaubriant et rectifié les quais des stations du tram-train. Resterait la section urbaine nantaise.
    RENNES-CHATEAUBRIANT : vers de nouveau horizons 108611001
    Châteaubriant - 21 août 2015 - X73598 au premier plan pour Rennes et en arrière-plan une rame Dualis pour Nantes. Entre les deux, un double heurtoir sépare les deux "univers ferroviaires". © transportrail
    A minima, on pourrait souhaiter la mise en place de correspondances correctes en gare de Châteaubriant puisqu’aujourd’hui, il faut compter au mieux 22 minutes de délai entre les deux « systèmes » de transport ferroviaire. Certes, en supposant que les deux lignes soient compatibles, un omnibus ne mettrait guère moins de 2h10 pour relier Nantes à Rennes par Châteaubriant, soit 50 minutes de plus que les TER existants via Redon, mais les territoires desservis sont différents. Non sans une pointe d’ironie, on pourrait même trouver la situation paradoxale au moment où certains vantent l’intérêt stratégique pour l’accessibilité du Grand Ouest au travers du projet d’aéroport à Notre Dame des Landes. La continuité technique « passe Châteaubriant » devrait y trouver sa place… à moins de considérer que la route constituerait le moyen privilégier de rejoindre ce grand équipement qui fait – dit-on – tant défaut…
    Posté par ortferroviaire
    LeChaix
    LeChaix


    Messages : 4130
    Date d'inscription : 29/10/2015
    Localisation : Bretagne

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Empty Re: RENNES-CHATEAUBRIANT : vers de nouveau horizons

    Message par LeChaix Mar 1 Mar - 15:19

    RENNES-CHATEAUBRIANT : vers de nouveau horizons 2485951198 En attendant la modernisation programmée en... 2019 affraid
    illenoo (autocars départementaux d'ille et Vilaine) assure une desserte de Rennes à Janzé et Retiers (ligne n° 22) du lundi au vendredi sauf jour férie, avec 7 départs de Rennes entre 07 h 08 et 18 h 50 pour Janzé dont 3 continuant jusqu'à Retiers, inversement 8 départs de Janzé SNCF de 06 h 09 à 18 h 00 dont 2 venant de Retiers à destination de Rennes Gare.
    Rennes gare - Janzé gare SNCF en 37 minutes et Rennes gare - Retiers Gare en 50 minutes
    LeChaix
    LeChaix


    Messages : 4130
    Date d'inscription : 29/10/2015
    Localisation : Bretagne

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Empty Re: RENNES-CHATEAUBRIANT : vers de nouveau horizons

    Message par LeChaix Mar 1 Mar - 17:47

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Chatea11
    Composition estivale réduite sur cette ligne (les scolaires sont en vacances) les X 2100 ont déserté pour assurer le service du " tire-bouchon " entre Auray et les plages de la presqu'ile de Quiberon en juillet et aôut.
    LeChaix
    LeChaix


    Messages : 4130
    Date d'inscription : 29/10/2015
    Localisation : Bretagne

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Empty Re: RENNES-CHATEAUBRIANT : vers de nouveau horizons

    Message par LeChaix Mar 1 Mar - 17:53

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Chatea12
    le X 73522 va passer la nuit au terminus castelbriantais le 31 juillet 2014
    U50GD
    U50GD


    Messages : 787
    Date d'inscription : 25/02/2015
    Age : 73
    Localisation : RENNES

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Empty Re: RENNES-CHATEAUBRIANT : vers de nouveau horizons

    Message par U50GD Mar 1 Mar - 19:26

    Bonjour,


    L'appellation officielle de la ligne est Châteaubriant à Rennes (classée 466000 du réseau national) le PK 0.000 est l'axe du BV de Châteaubriant, la fin de ligne est au 58.316 qui est le joint de pointe du 1 er appareil de voie à l'entrée de Rennes sachant que le BV de Rennes se situe environ 1700m plus loin, cela fait donc un total de 60 Km.

    La suite à partir de ma mémoire , et d'un trajet à l'avant d'un X 2100 en 2015

    Certes l'armement est vieillissant, mais quelques erreurs, il n'y plus de rail Double champignon depuis 1974 (renouvellement complet entre le PK 6 après Noyal-sur-Brutz et le PK 14 avant Martigné Ferchaud, voie posée en LRS (longs rails soudés, sauf une zone instable dans la fôret d'Araize.

    En 1978, du fait de la circulation des trains d'hydrocarbures, entre la raffinerie de Vern et Rennes, un réentaillage des traverses a permis la pose de rails 50 Kg et la création de LRS malgré un travelage faible, permis du fait du tracé favorable.

    Au milieu des années 1950, en dehors de ces 2 zones, les traverses avaient été réentaillées (sur les vieilles traverses on trouvait les chevilles obturant les trous des coussinets) et du rail Vignole de type S 12 posé, (rail Standard 46 Kg laminé dans les années 1920) en réemploi en longueurs de 15 mètres.

    La zone en traverses métalliques de la sortie de la gare de Châteaubriant à Noyal-sur-Brutz date de 1939, juste avant le déclenchement du conflit, il avait été utilisé du matériel de réemploi, dont du rail Pershing de type ARAB 39 Kg (rail rachetés à l'armée américaine à la fin de la première guerre mondiale)

    Il est évident que les rails courts de plus posés en joints décalés dans les courbes, l'absence d'épaisseurs de ballast suffisantes, ne permettent plus un maintien à un coût raisonnable des qualités géométriques pour les vitesses requises. Pendant ma carrière ce sont ces arguments qui nous ont conduit à renouveler la voie entre Le Theil et Janzé et plus au Nord jusqu'au pont de la Haute-Epine sur la RD 41. J'ai remarqué cet été qu'entre ce point et la gare de Corps-Nuds, il semblait qu'il y ait eu un renforcement de travelage, sans doute destiné à la création de LRS au cours d'un chantier de renouvellement de rails.

    Comme indiqué , si le tracé est correct, ceci s'est fait au détriment d'un profil plus marqué , mais très absorbable par des engins modernes.

    Qui connais la consistance exacte des travaux prévus ?


    Bonne soirée,

    Alain
    Gael
    Gael


    Messages : 61
    Date d'inscription : 27/12/2015
    Localisation : Vimines 73 SAVOIE

    RENNES-CHATEAUBRIANT : vers de nouveau horizons Empty Re: RENNES-CHATEAUBRIANT : vers de nouveau horizons

    Message par Gael Mar 1 Mar - 20:04

    :th (2): la 2eme photo est révélatrice, je vais voir du plus près cette ligne.
    Merci alain pour tes infos très techniques.
    lol!
